Features

●  High accuracy
●  No mechanical and movable parts, little repair work
●  Span and zero continuous and adjustable from outside
●  Good stability
●  Positive shift amount to 500%; negative shift 600%
●  Two-wire system 4~20mA DC
●  Damping adjustable, overpressure protection
●  Solid components, patch-type printed circuit board
●  Explosion-proof structure, all-day use
●  Unified structure, strong interchangeability of parts
●  Miniaturization（total height 166mm）
●  Diaphragm materials of contacting mediums option (316L, TAN, HAS-C, MONEL, etc.)
●  smart HART protocol

Function Parameter

● Service: liquid, gas and steam
● Measuring range : 0~0.06 kPa to 0~40Mpa
● Output signal : 4~20mA DC (four-wire 220V AC power supply, 0~10mA DC output for special)
● Power supply : 12~45V DC, generally 24V DC
● Features of loading: relation equation of loading impedance RL and power voltage
           Vs: RL <= 50(Vs-12)
● Indicator : pointer-type linearity indication 0~100% scale mark or LCD indicator, LED indicator.
● Explosion proof : a. explosion isolation  d II CT6
              b. intrinsically safe ia II CT6
● Positive and negative shifts : after positive and negative shifts of zero absolute values of upper-and-lower-limit values of span and measuring range not exceed 100% of upper limit of measuring range.( smart type : turn down ratio 20:1, 40:1)
Maximum positive shift is 500% of minimum adjusting span; maximum negative shift is 600% of minimum adjusting span.
● Temperature range: amplifier operation temperature range: -29 ~ +93C
 (LT type: -25 ~ +70C); measuring component of fill silicone oil: -40 ~ +104C
 flange type transmitter fill hi-temperature silicone oil: -20 ~ +315C normal silicone oil: -40 ~  +149C
● Static pressure : 4, 10, 25, 32Mpa
● Humidity : relative humidity 0~100%
● Volume absorption : < 0.16cm3
● Damping (phase step response) : For silicone oil, generally between 0.2s and1.67s, continuous and adjustable


 Technical Datas

(no shift, under standard operation conditions, fill silicone oil, 316 SS diaphragm)
1. Accuracy class: smart type: +/-0.05%, +/-0.075%
2. Dead zone: no (<=0.1%)
3. Stability : within 6 months not beyond absolute value of basic error of maximum span
4. Vibration effect: on a random ax upward, at vibration frequency of 200 Hz, error +/-5%/g of upper limit of measuring range.
5. Power effect : < 0.005%/V of output span
6. Loading effect : no effect from loading at stable power
7. Effect of installation position : at most 0.24kPa of zero error, no effect on span

 Others
1.  Diaphragm: 316 SS, HC -276, Monel or Ta
2.  Exhaust/vent Valve: 316 SS, HC or Monel
3.  Flange and Connector: 316 SS, HC or Monel
4.  Contacting medium “O” ring: acrylotrile-butadiene rubber, fluorine rubber
5.  Fill liquid: silicone oil or inert oil
6.  Blot: 316 SS
7.  Electronic Body Material: low copper-aluminum alloy
8. Ignition Voltage Connection Fit : flange NPT 1/4, center distance 54mm; connector NPT 1/2 or M20 ×1.5 male round-cone surface sealed, when carrying connector the center distance 50.8, 54, 57.2mm (NPT taper thread accords with GB/T12716-91)
9. Signal line connecting hole : G 1/2"
10. Weight :4.2 kg (standard type)

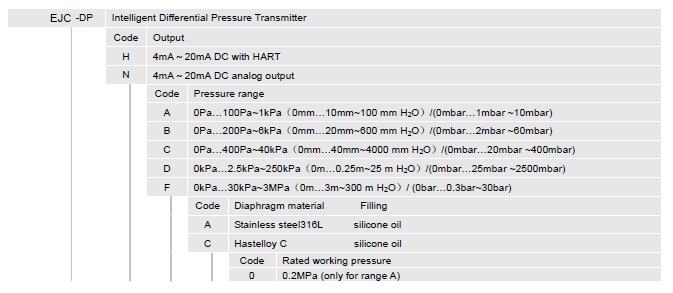

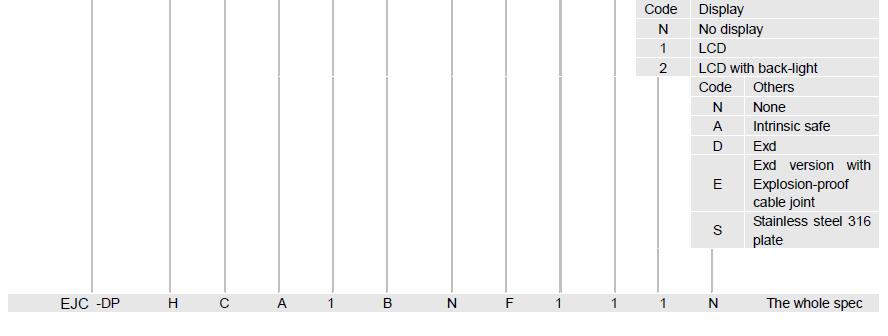

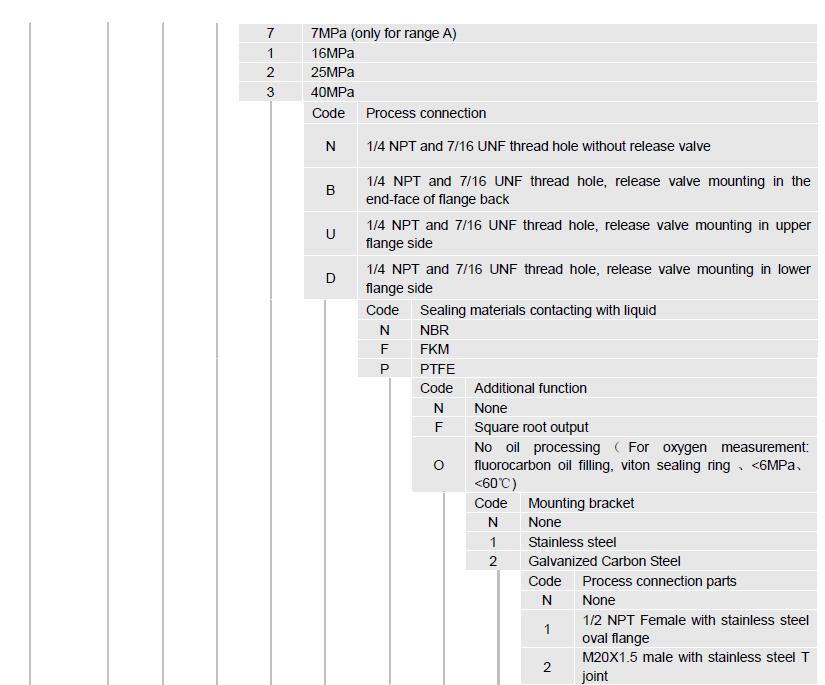

 Model Selection
